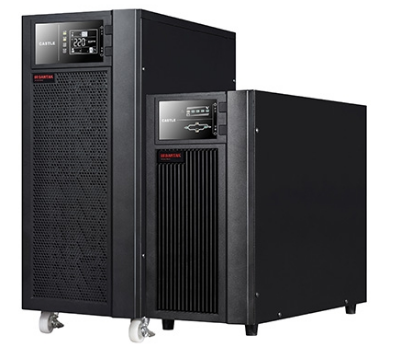

城堡3C10-20K
城堡系列新一代3C10KS ～ 3C20KS 傳承上一代產品的*良品質，采用雙轉換純?cè)诰€式架構，外形美觀，產品性能和產品可靠性大大提升。 對電網出現的斷電、市電電壓過高或過低、電壓瞬間跌落或減幅震蕩、 高壓脈沖、電壓波動、浪涌電壓、諧波失真、雜波干擾、頻率波動等狀 況提供理想的解決方案，為用戶負載提供安全可靠的電源保障。 城堡系列3C10KS ～ 3C20KS 是一款具有強大適應性、配置靈活的產品，采用先進的DSP數字控制技術，提供了非常豐富的可擴展功能， 用戶可以根據需要靈活配置。
產品特性
城堡系列 3C10-20K UPS
額定容量： 10/15/20kVA
額定電壓： 220V/380V
額定頻率： 50/60Hz
拓?fù)浣Y(jié)構： 在線雙變換式
產品特點
高輸出PF，0.9PF
高功率密度，可帶更多負載
0.99 input PF
更低輸入諧波，THDi<5%, 節能環保
1% 輸出電壓精度，0.1% 輸出頻率精度，1%并聯均流，輸出性能穩定可靠
• 逆變效率94%， ECO模式效率98%
• 在30%負載時，效率即可達到93.5%，節能高效
電池節數可調
16/18/20節電池可調，獲得更長的放電時間及更低的系統成本
智能充電管理技術，延長電池壽命
• 3段式充電
• 電池自檢測
• 完善的充電保護
輸入拓?fù)淇烧{(diào)
支持三相輸入，也可支持單相輸入，靈活配置
豐富通訊板卡，易于管理
先進并聯技術
• 成熟穩定的并聯控制技術保證了*好的均流度：1%
• Select trip技術有效的隔離系統單點故障，進一步提高系統的可用性
• 靈活的擴容和冗余管理，滿足后期擴展的各種需求
• 并聯數達到3臺
靈活用電策略
• 在線模式提供*高的系統可用性
• 高效模式提供*經濟的運行方式
• 變頻模式提供*穩定的輸出
規格參數表
| 產品型號 | 3C10KS | 3C15KS | 3C20KS |
| 額定功率 | 10KVA/9KW | 15KVA/13.5KW | 20KVA/18KW |
| 產品拓?fù)?/td> | 在線雙轉換 | ||
| 輸入特性 | |||
| 輸入輸出模式 | 單進單出&三進單出 | ||
| 輸入電壓 | 380V/220V | ||
| 輸入電壓范圍 | 208VAC-476VAC(三相)/120VAC-275VAC（單相） | ||
| 輸入頻率范圍 | 40-70Hz | ||
| 輸入功率因數 | ≥0.99 | ||
| 輸出特性 | |||
| 輸出制式 | 單相兩線+PE | ||
| 輸出電壓 | 220/230/240VAC | ||
| 輸出電壓精度 | +/-1% | ||
| 輸出功率因數 | 0.9 | ||
| 輸出頻率范圍 | 50/60Hz+/-0.2Hz(電池模式) | ||
| 輸出諧波分量 | <2%(線性負載) | ||
| <4%(非線性負載) | |||
| 輸出波形 | 正弦波 | ||
| 波峰因數 | 3:1 | ||
| 過載能力 | 105%~125% 10分鐘;125%~150% 30秒;>150% 500ms | ||
| 效率 | ≥93.5%（在線模式）；≥98%（ECO模式） | ||
| 電池特性 | |||
| 電池電壓 | 192V | 192V/216V/240V可選，默認192V | |
| 電池?cái)?shù)量 | 16 | 16/18/20可選，默認16 | |
| 備電時間 | 取決于電池容量配置 | ||
| 回充電流 | 4A | ||
| 并機 | *大并機 3臺 | ||
| 顯示和通訊 | |||
| 顯示 | LCD+LED | ||
| 通訊端口 | RS232 標配, USB可擴展 | ||
| 可擴展插槽 | 選配，可擴展USB卡，AS400卡，CMC卡，NMC卡 | ||
| 軟件 | Winpower | ||
| 尺寸和重量 | |||
| 尺寸(W*H*D)mm | 212*420*500 |
248*565*500（無輪子） 248*616*500（含輪子） |
|
| 重量(Kg) | 16.9 | 31 | |
| 環境和標準 | |||
| 運行環境溫度 | 0~40°C | ||
| 濕度 | 0~95%(無凝露) | ||
| 噪音 | ≤50dB@1 米 | ||
| 安規 | IEC/EN62040-1,GB7260,GB4943 | ||
| EMC | IEC/EN62040-2, IEC61000 | ||
| 認證 | TLC，節能認證 | ||
| 服務和支持 | |||
| 保固 | 3年 | ||
